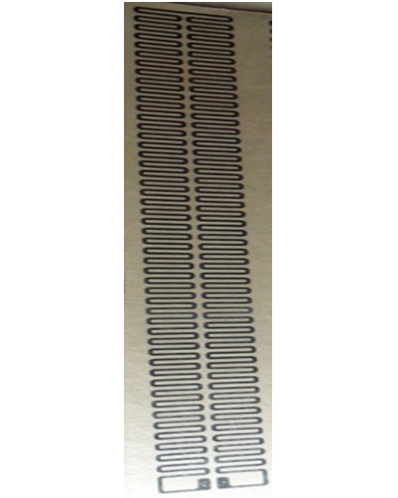

云母发热板受潮后会显著影响性能，核心问题集中在绝缘安全、加热效率、元件寿命三方面，受潮程度不同影响差异明显。

绝缘性能首受影响。云母发热板依赖云母片（天然云母或合成云母）的高绝缘性隔离发热元件与外部基材，正常状态下绝缘电阻≥100MΩ，符合安全标准。受潮后云母片会吸收空气中水汽，导致绝缘电阻骤降，轻微受潮（湿度60%-70%环境暴露1-2天）时，绝缘电阻可能降至10-50MΩ，虽未立即漏电，但已接近安全阈值（国标要求≥5MΩ）；严重受潮（湿度80%以上环境暴露1周或被水浸泡）时，绝缘电阻可降至1MΩ以下，通电后易出现漏电现象，如外壳带电（电压10-50V），触发漏电保护装置跳闸，甚至引发触电风险。若云母片存在微小裂纹，水汽会渗入内部与发热丝接触，进一步破坏绝缘层，形成长期性绝缘损伤。

加热效率大幅下降。云母发热板的发热元件（镍铬发热丝或导电膜）通过云母片传导热量至受热体，受潮后水汽会在云母片与发热元件间形成隔热层，阻碍热量传递。正常状态下，云母发热板通电10分钟可达到200℃设定温度，轻微受潮后需延长至13-15分钟，温度波动±5℃；严重受潮时，加热20分钟仍无法达到设定温度，高温度可能仅为目标值的70%-80%（如设定250℃仅能升至175-200℃），且热量分布不均，局部区域（如靠近水汽聚集处）温度偏低，影响加热效果，如用于烤箱时，会导致食物受热不均、烤制时间延长。

发热元件寿命缩短。水汽会加速发热元件的氧化腐蚀，镍铬发热丝受潮后，表面会形成氧化层（氧化镍），导致电阻增加，功率下降（如原本1000W的发热板，受潮后功率可能降至800-900W），长期使用会因电阻持续增加引发发热丝熔断。导电膜型云母发热板受潮后，导电涂层会出现鼓泡、脱落，形成局部断路，导致加热区域缩小，无法正常发热。正常使用下云母发热板寿命3-5年，轻微受潮后寿命可能缩短至2-3年，严重受潮后仅1-1.5年即需更换。

不同受潮场景的应对差异。短期轻微受潮（如存储环境湿度骤升1-2天），可将云母发热板置于50-60℃干燥环境中烘干4-6小时，冷却后测量绝缘电阻，若恢复至≥50MΩ，可继续使用；中期受潮（湿度超标1-2周），需拆解发热板清除内部水汽，更换老化的云母片（若出现霉斑），重新检测绝缘与加热性能；长期严重受潮（被水浸泡或霉变），云母片结构已遭破坏，发热元件锈蚀，无修复价值，需直接更换新云母发热板。

预防措施需提前落实。存储时需将云母发热板置于湿度≤60%、通风干燥的环境，包装采用密封袋（内置干燥剂）；安装时在发热板与受热体间加装耐高温密封垫（如硅胶垫），防止水汽渗入；日常使用中每月检测1次绝缘电阻（用兆欧表测量），每季度清洁云母片表面灰尘（避免灰尘吸附水汽），从源头减少受潮风险。
